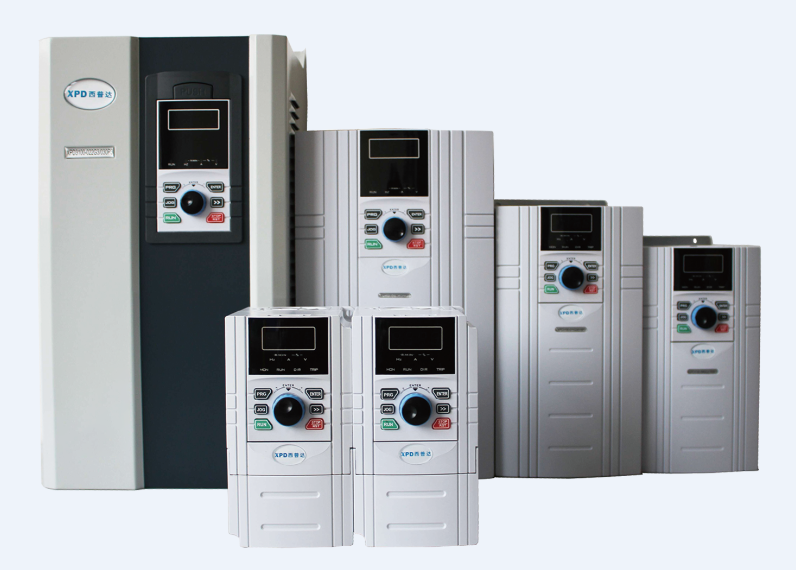

XPD3100系列變頻器是一款針對通用場合研發的高性能矢量控制變頻器，既適用于一般性的風機、水泵類負載驅動，也可廣泛用于紡織、鋸石、空壓、油田等行業自動化設備控制，還可以為球磨、注塑、智能電機等專業應用提供一體化解決方案。
項 目
|
規 格
|
|
基本性能
|
額定輸入
|
單相220V,三相220V/380V/480V；50/60Hz
|
輸入電壓范圍
|
波動 -15%～10%； 不平衡度<3%； 頻率47～63HZ
|
|
控制模式
|
VF控制； 開環矢量控制； 閉環矢量控制
|
|
頻率分辨率
|
數字設定為0.01Hz； 模擬輸入為 0.5%×最大頻率
|
|
高輸出
|
V/F控制3500Hz； 矢量控制300Hz
|
|
調速范圍
|
VF控制1:60； 矢量控制1:100
|
|
載波頻率
|
0.5～12.0KHz（很大值由機型決定），可根據散熱器溫度自動調整。
|
|
啟動轉矩
|
0.5Hz/150%電機額定轉矩
|
|
過載能力
|
G型機：150%額定電流60s，180%額定電流3s
P 型機：120%額定電流60s
|
|
基本功能
|
運行方式
|
鍵盤； 端子（二線、三線）； 通訊（RS485）
各種方式間可以通過開關量輸入端子隨意切換。
|
V/F曲線
|
直線型； 多段型； 多次冪型
|
|
加減速曲線
|
直線或S曲線； 四套加減速時間（范圍0.1～6000.0s）
|
|
轉矩提升
|
自動轉矩提升；手動轉矩提升。
|
|
轉速追蹤
|
全功率段均具有轉速追蹤功能。
|
|
電機制動
|
直流制動； 能耗制動； 磁通制動
|
|
直流制動
|
制動頻率：0.00Hz～最大頻率； 制動時間：0.0～100.0s
制動電流：0.0～100.0%*電機額定電流
|
|
磁通制動
|
在要求快速停止及有能量回饋場合，防止頻繁出現過壓保護。
|
|
逐波限流
|
最大限度減少過流故障，保護變頻器正常運行。
|
|
過流過壓控制
|
對運行期間電流電壓自動限制，防止頻繁出現過流過壓保護。
|
|
特殊功能
|
端子延時
|
開關量輸入輸出端子均可設置響應延時（0.0～3000.0s）。
|
點動控制
|
控制方式：鍵盤、端子、通訊
頻率：0.00Hz～最大頻率； 加減速時間：0.1～6000.0s
|
|
多段速、
簡易PLC
|
通過內置簡易PLC或開關量輸入端子實現最多16段速度運行。
|
|
